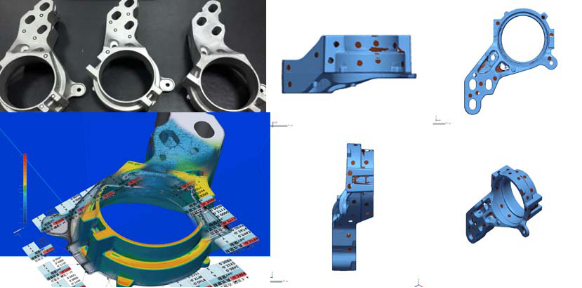

精密铸造件扫描逆向和数模对比检测过程

无论是航空件还是普通的民用件精密铸造行业产品都在其中有很多的深入应用，但是铸造产品由于退火或者是材料的原因总会有一些变形的问题，这时就需要批量检测！传统三坐标检测往往不能面面俱到！所以手持式三维激光扫描仪就可以批量化的扫描检测！


钣金回弹3D三维扫描分析

1 客户有何需求？

需要解决问题

本次客户要解决的问题是汽车轮罩的冲压回弹问题。回弹是板材冲压形成过程的重要缺陷之一，严重影响着冲压件的成形质量和尺寸精度，是制造过程中很难有效克服的产品缺陷。轮罩的回弹发生的形变是传统的检测方法无法检测出来的，从而无法对产品进行修正。

2 如何解决？

解决方案

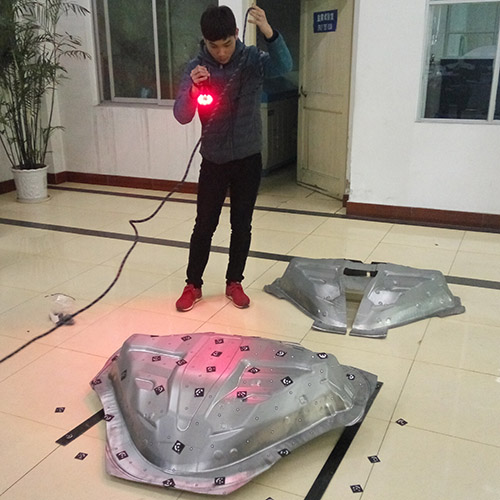

Step1.使用全局摄像测量系统，获取轮罩的空间定位点；

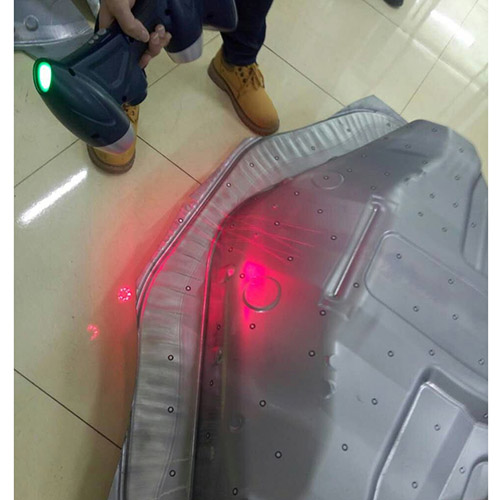

Step2.搭配手持式激光三维扫描仪进行三维数据的获取；

Step3.扫描的三维数据与轮罩的数模进行3D比较，误差分析；

Step4.修正轮罩的偏差，提高产品的质量。

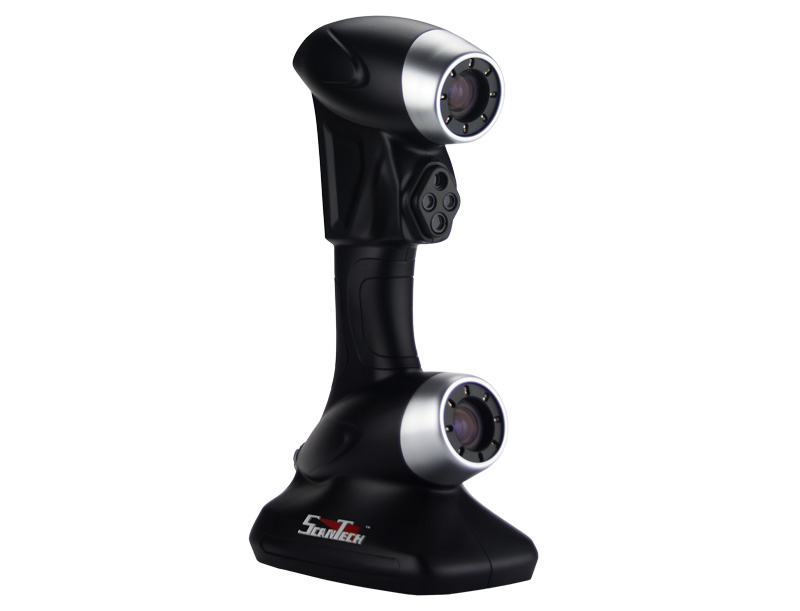

所需仪器和型号手持式激光三维扫描仪


HSCAN331

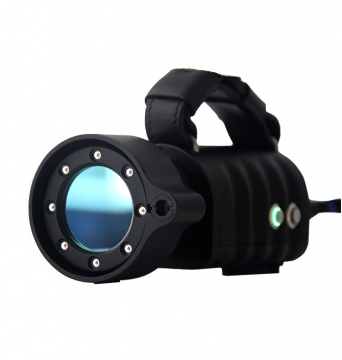

全局摄影测量系统

MSCAN系列

MSCAN及HSCAN工作时间

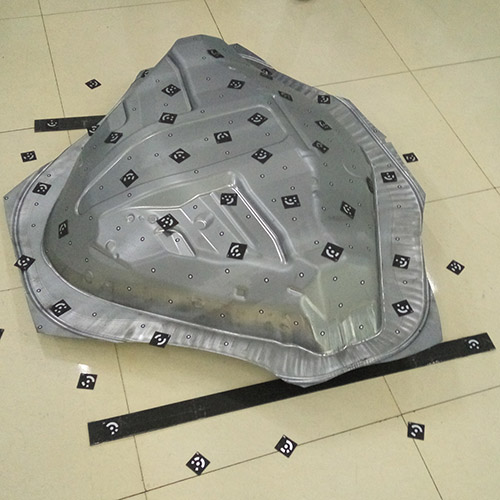

贴标记点用时5分钟


全局摄影测量系统用时5分钟


扫描时间10分钟

3处理结果如何？

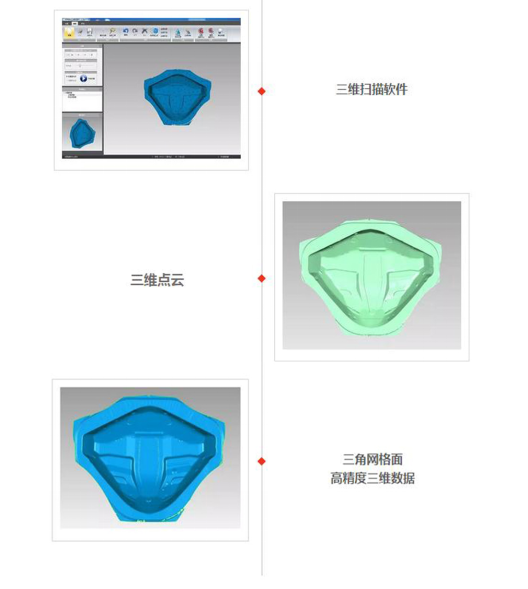

扫描获取三维数据

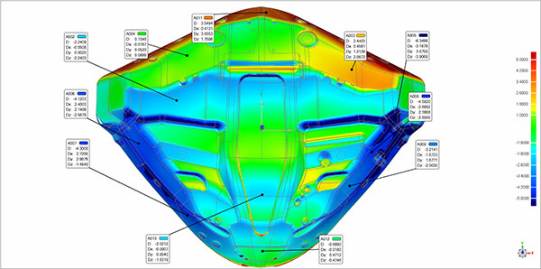

数模检测比对结果


尺寸偏差检测比对

小结

HSCAN331可以在20分钟内扫描出整个汽车轮罩外形，相比传统的三维扫描仪，HSCAN手持式三维扫描仪的适应能力更强，灵活高效，不受环境的影响，无须喷粉扫描，与此同时还具有超高的测量精度，大大较少了过去尺寸偏差检测的时间、精力、成本，实实在在地为客户提供高效率、高水准的技术支持。
