跟踪式3D扫描仪SOLO系统只需将定位相机瞄准检测对象就能快速捕获物体三维数据。定位相机可以根据需要随意摆放位置,无须校准热机即可工作,跟踪式3D扫描仪非常适合扫描结构复杂、易变形、易碎等物体,获取的三维扫描数据平滑光整。

产品简介

无须贴点:采用红外LDE主动式跟踪技术,有定位相机主动寻靶定位,无须标记点即可进行三维检测,大大提升零件的三维测量效率;

●超大量程:激光扫描时最大工作距离可达10米,接触式光笔最大测量距离可达15米,轻松实现大物体三维检测;

●极高精度:扫描体积精度最高可达0.03mm,2.5米大小的工件跟踪体积精度0.04mm,10米大小的工件精度0.12mm,真正满足大型物体的高精度三维测量需求。

●高速扫描:多束线激光扫描,扫描速度快;

●动态测量:被扫描物体可以移动,无需固定;

●支持硬测头:配合TRACKPROBE光笔,可实现接触式三维测量,保证关键部位高精度三维数据获取。光笔测量仪支持硬件升级,定制版光笔可轻易测量600mm或更深的隐藏位置;

●高度灵活:支持单镜头、多镜头等多种光学跟踪装置方案,根据需求调整工作区域,扫描区域和扫描精度之间完美平衡;

●结构坚实:挪威原装进口,碳纤维航天级轻质强力材料制造。

●稳定便利:a.信号及电源线集成在同一个工业接头接插,即仪器与线缆之间只有一个接口,保证稳定性和便利性;

b.两个高分辨率的图像采集单元及一套激光发射器,扫描更清晰精确;点云无分层,自动生成三维实体图形(三角网格面);

c.可通过点云密度选择来控制扫描文件的大小,根据细节需求,组合扫描不同的部位;

d.外部环境对扫描精度影响小,即使是阳光直射也能正常工作;

e.从汽车车漆镜面到黑色物体表面都能轻松应对,绝大部分情况下都不需要喷显像增强剂。

行程范围

基本参数

型号

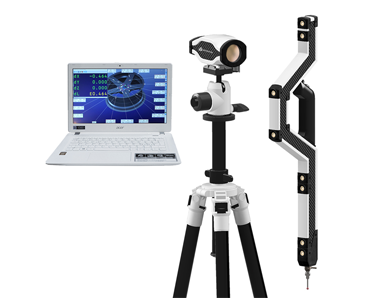

TRACKSCAN-SOLO系统

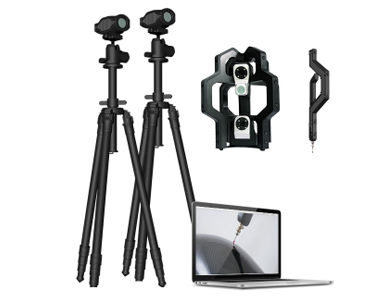

TRACKSCAN-DUO系统

设备

TRACKPROBE光笔

TRACKSCAN扫描仪

TRACKPROBE光笔

TRACKSCAN扫描仪

测量范围

15m

6m

15m

10m

系统精度

最高0.03mm

最高0.04mm

最高0.02mm

最高0.03mm

空间精度*

2.5m

0.08mm

0.08mm

0.04mm

0.08mm

6m

0.15mm

0.15mm

0.08mm

0.15mm

10m

0.30mm

不适用

0.12mm

0.12mm

光笔类型

无线手持、碳纤维笔身

不适用

无线手持、碳纤维笔身

不适用

探针类型

可支持快速更换探针、红宝石探头

不适用

可支持快速更换探针、红宝石探头

不适用

分辨率

1μm

0.05mm

1μm

0.05mm

扫描激光类别

不适用

ClassII

(人眼安全)

不适用

ClassII

(人眼安全)

扫描速率

不适用

480000次测量/秒

不适用

480000次测量/秒

扫描基准距

不适用

300mm

不适用

300mm

扫描景深

不适用

250mm

不适用

250mm

支持文件格式

igs

stl、stp、igs、ply、xyz、dae、obj、asc

igs

stl、stp、igs、ply、xyz、dae、obj、asc

环境要求

工作温度

-10℃~45℃

存放温度

-25℃~65℃

湿度要求

<95%< span="">,无冷凝
