项目简介

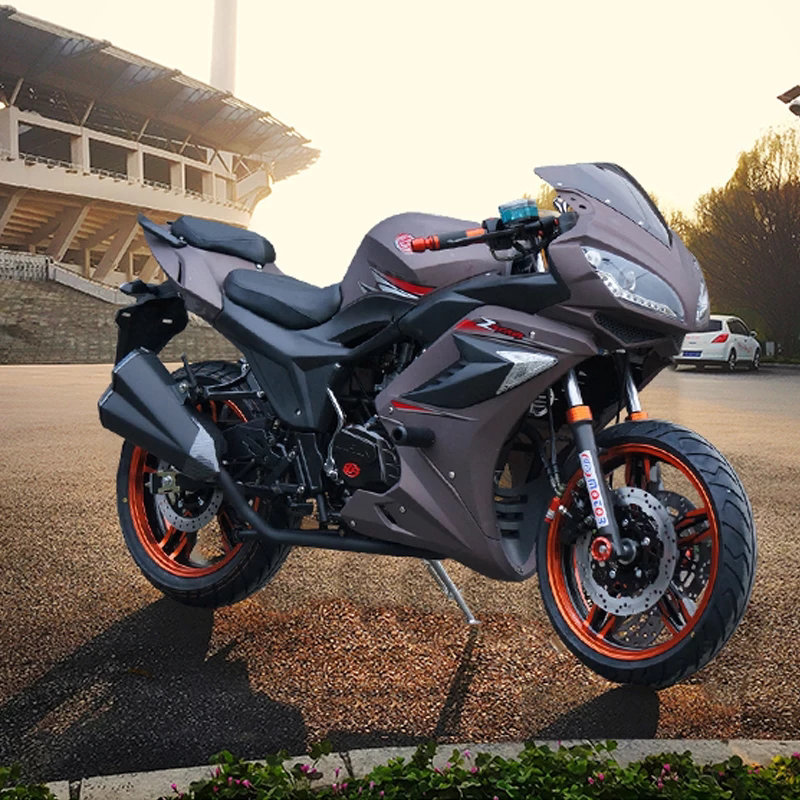

某知名摩托车公司想要将摩托车造型轮廓曲线和线条，整体尺寸，车架布置都显示出来，油泥要求线条准确、光顺、效果表现良好。然而客户想要外观设计开发，所以要先做出油泥观察效果以及进行修改。

客户的困难

客户在做出油泥之后，感觉有些地方不合适，需要作出调整，但如何保证自己修改的尺寸是在公差范围之内呢？客户自己没有办法，油泥模型本身就是一次性消耗品，修改后无法复原，因此客户需要一种测量手段能够对两次油泥模型进行对比检测，从而知道修改的量是否合适。

 天津京测的手持式三维激光扫描仪

客户认识到测量设备

客户通过合作伙伴的介绍了解到我们形展科技的手持式三维激光扫描仪，并且自己在网上查看了相关的知识，认为这太符合他们自己的需求了，于是找到了我们。

三维激光扫描仪介绍

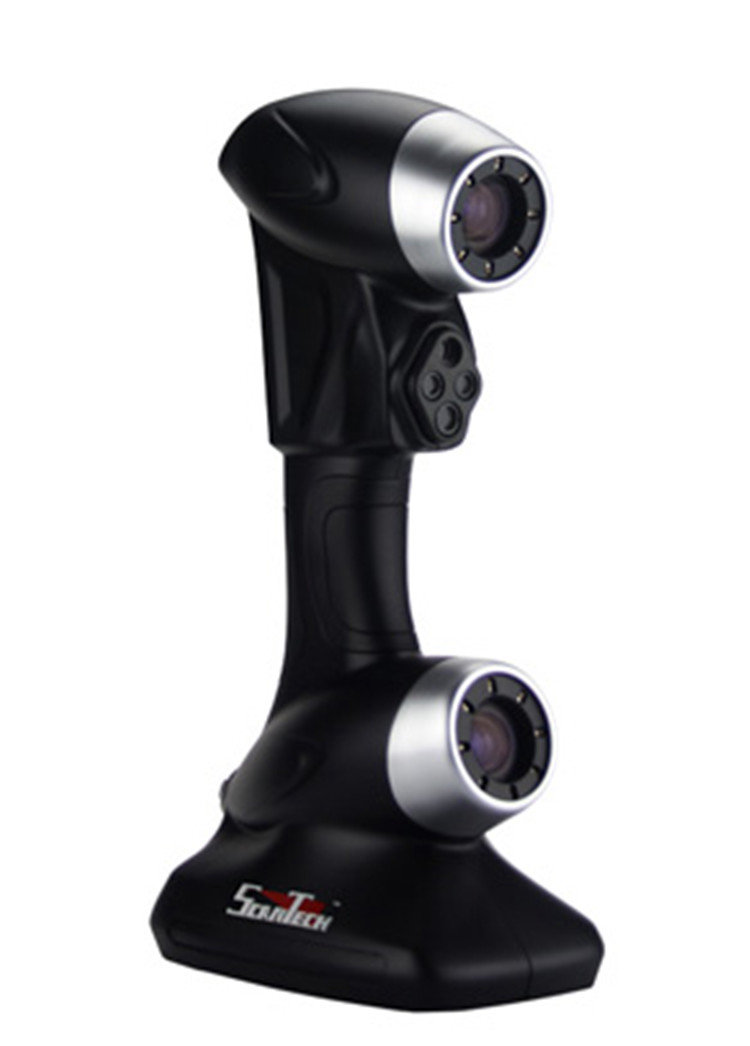

便携式3D扫描仪H-Scan工作时采用六线束激光来获取物体表面的三维点云，操作者可以将设备握在手上，可以实时调整仪器与被测物体之间的距离和角度，操作灵活方便简单易学。在扫描大体积物体时，可以配合全局摄影测量系统，消除累计误差，提高全局扫描的精度。该扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小、形状以及扫描的工况环境进行高效精确的扫描。

手持式三维激光扫描仪及摄影测量对产品的操作

解决方案

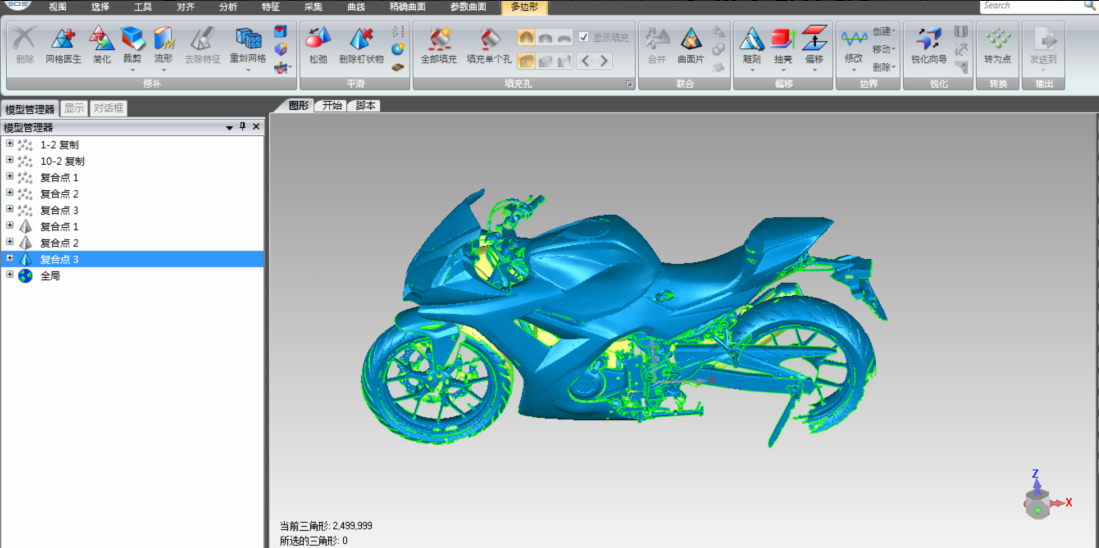

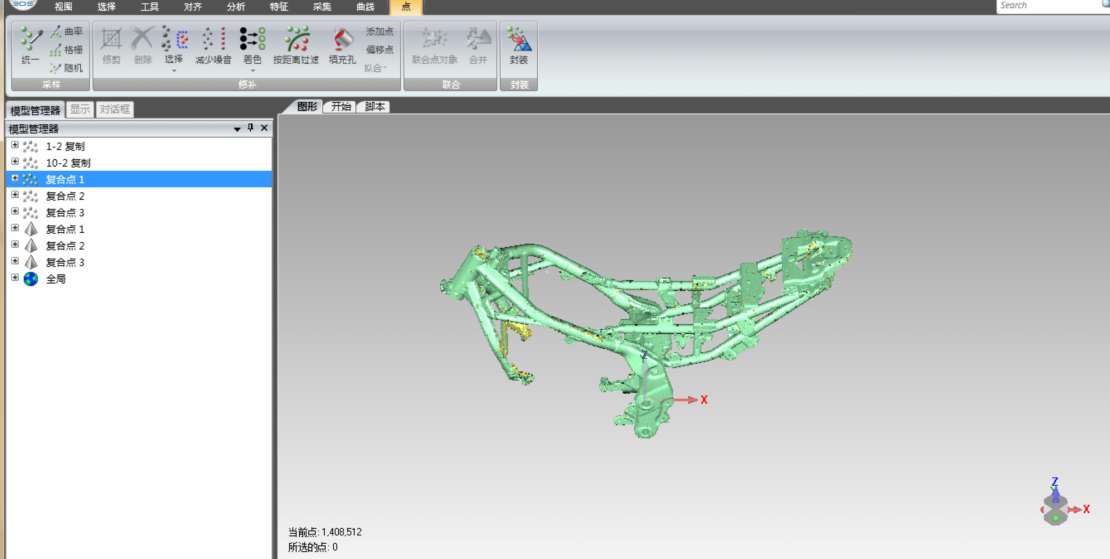

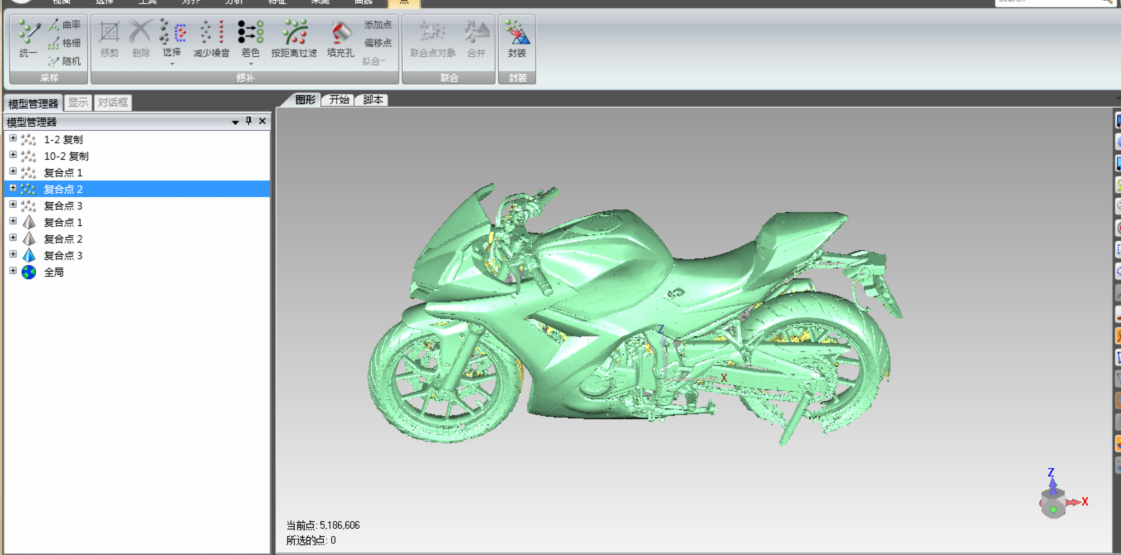

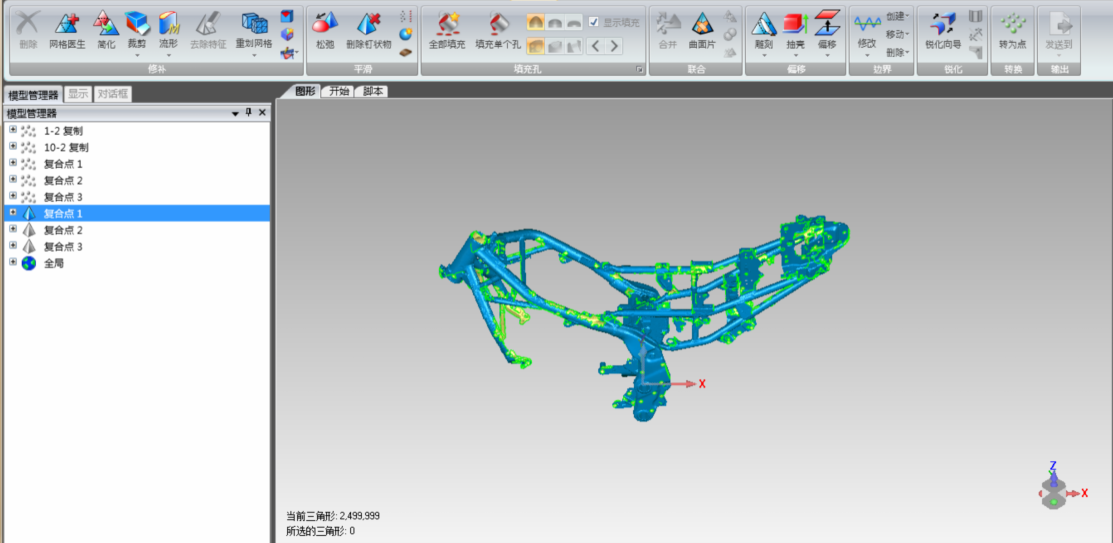

首先要在未被修改的油泥模型上贴上定位标记点以及编码点，然后通过摄影测量将大空间的点全部捕捉到，保存下来，再通过非接接触式三维激光扫描，利用摄影测量拍摄的点对被测件进行整体的扫描，获取工件表面形状三维数据；在客户修改了油泥模型后，再次进行扫描。扫描仪获取的高精度数据后，将获取的数据与已有的数模进行对比，从而得到产品的偏差。
